卡钳式电流互感器系列

峰值电流：15-200000A

保证精度：1%

高频带宽：1.5-400MHz

低频带宽：0.4-1500Hz

测量孔径：0.5-6英寸

立即获取解决方案!

产品详情

产品概述技术参数资料下载

产品概述

一、Pearson皮尔森卡钳式电流互感器系列概述

皮尔森Pearson卡钳式电流互感器精度±1% 或更高，所有型号的初始脉冲响应，具有高阻抗负载，例如 1MΩ与 20pF 并联。50Ω端接会将输出减少到一半。除非另有说明，否则下面列出的所有型号都配有 BNC 连接器，并且应与 50Ω同轴电缆一起使用。电流监控外壳是导电的，没有绝缘。必须在被监测的导体上提供足够的绝缘。为避免触电，请勿在带电导体上安装或移除电流监视器。

二、Pearson皮尔森卡钳式电流互感器系列特点:

（1）使用简单，非接触测量

（2）擅长测量高脉冲，崎岖电流信号

（3）不能测量直流信号

（4）需要考虑发热

（5）需要防止磁饱和现象

三、Pearson皮尔森卡钳式电流互感器系列应用领域：

（1）粒子加速

（2）医疗设备电流测试

（3）功率电子电流分析

（4）EMI电流测试

（5）等离子研究

（6）电容等储能设备的充放电电流测试

（7）电流浪涌,雷击等EMC测试

（8）束流电流，mA放电电流束的测量

技术参数

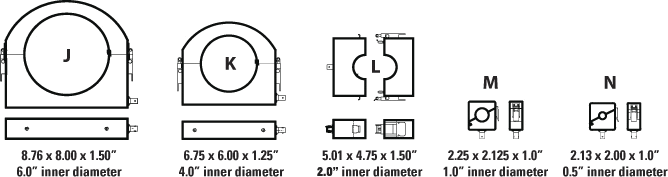

型号	输出 V/A	孔径英寸	时域参数				频域参数				形状
型号	输出 V/A	孔径英寸	峰值电流 A	跌落 %/ms	上升时间 ns	安培秒乘积 amp-sec.	有效值 A	低频带宽 -3dB Hz	高频带宽 -3dB MHz	流频比 peak amps /Hz	形状
8585C	1.0	0.5	500	1.0	2	0.003	5	1500	200	0.01	N
4100C	1.0	0.5	500	1.0	15	0.0015	5	1500	25	0.008	N
8590C	1.0	1.0	500	0.7	2.5	0.002	5	1000	150	0.01	M
7790	1.0	1.0	500	1.0	15	0.002	5	1500	25	0.01	M
4688	1.0	2.0	500	0.4	12	0.005	15	600	30	0.03	L
8705C†	1.0	2.0	15	4.0	1	0.0006	4	1500	400	0.002	-
7805	1.0	4.0	500	0.7	25	0.004	15	1000	25	0.02	K
7760	1.0	6.0	500	0.5	50	0.005	20	750	7.0	0.03	J
5101	0.5	2.0	1000	0.1	20	0.02	25	150	18	0.08	L
5949†	0.5	4.0	1000	0.1	30	0.02	30	150	12	0.08	K
411C	0.1	0.5	5000	0.015	20	0.15	50	25	20	0.7	N
7795	0.1	1.0	5000	0.015	25	0.15	60	25	15	0.8	M
3525	0.1	2.0	5000	0.004	25	0.5	100	6.0	15	2.5	L
7810	0.1	4.0	5000	0.007	50	0.4	150	10	7.0	2	K
7655	0.1	6.0	5000	0.007	100	0.4	175	10	4.0	2	J
5008C	0.01	0.5	50000	0.005	150	1.0	150	7.5	3.0	4.2	N
7800	0.01	1.0	50000	0.003	175	0.8	125	5.0	2.0	4	M
4160	0.01	2.0	50000	0.001	200	2.5	300	1.5	2.0	15	L
7815	0.01	4.0	50000	0.001	200	3.0	400	1.5	2.0	15	K
7450	0.01	6.0	50000	0.001	250	3.0	400	1.5	1.5	12	J
5664	0.001	2.0	200000	0.00025	250	8.0	500	0.4	1.5	50	L
†，指N型连接器
†，指N型连接器
